Luft-/Wasser Wärmepumpe
mit elektrischem Antrieb.

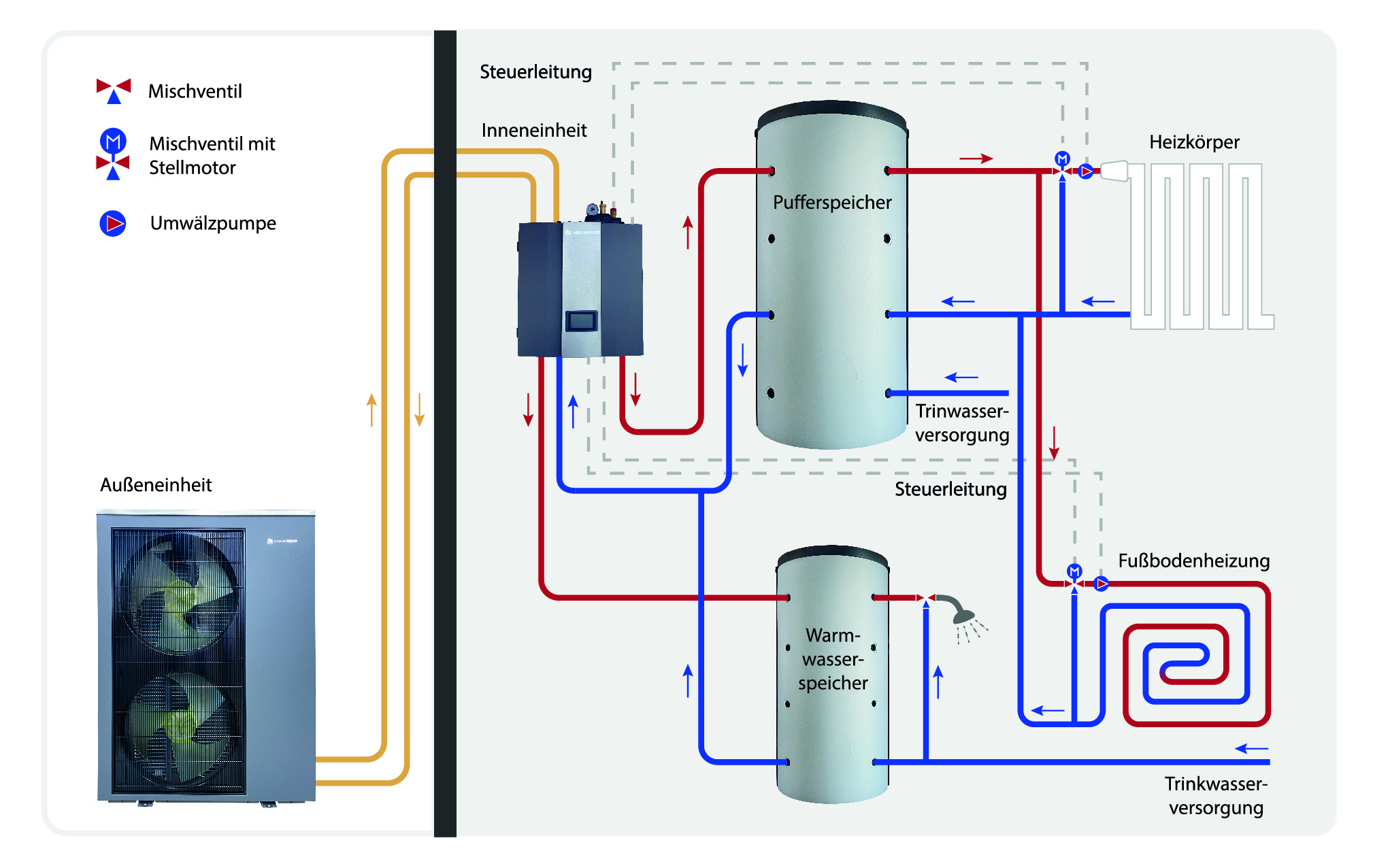

Komplette Wärmepumpe in Split-Ausführung bestehend aus Innen- und Außeneinheit. Für Raumheizung, Raumkühlung und Trinkwasererwärmung geeignet.
Qick-Info
- Typ: APHS-60-015-M
- Artikelnummer: 30.SP.032.60.015
-
HIGH PERFORMANCE
Vorlauftemperatur bis 60°C -
Flüstermodus 42 dB(A) bei 2,1m
-
Kühlmittel R32
-
Förderfähig
-
Integrierte elektrische Heizung 3kW
-
Automatische Messung der
Leistungserzeugung (C.O.P) -
Touchscreen-Bedienfeld und
Steuerung per App
R32 - 6kW R32 - 9kW R32 - 12kW R32 - 15kW
Technische Daten Bedienungsanleitung ENG
| Technische Daten | |
|---|---|
| Artikelnummer | 30.SP.032.60.015 |
| Stromversorgung | 220-240V / 50Hz / 1Ph - R32 |
| Max. Heizleistung (1) | 15,35 kW |
| C.O.P (1) | 4,78 W/W |
| Heizleistung Min./Max. (1) | 6 / 15,35 kW |
| Heizleistungsaufnahme Min./Max. (1) | 1222 / 3209 W |
| C.O.P Min./Max. (1) | 4,78 / 5,06 W/W |
| Max. Heizleistung (2) | 14,26 kW |
| C.O.P (2) | 3,64 W/W |
| Heizleistung Min./Max. (2) | 5,6 / 14,26 kW |
| Heizleistungsaufnahme Min./Max. (2) | 1551 / 3913 W |
| C.O.P Min./Max. (2) | 3,64 / 3,82 W/W |
| Max. Kühlleistung (3) | 18,57 kW |
| E.E.R (3) | 3,78 W/W |
| Kühlleistung Min./Max. (3) | 7,23 / 18,57 kW |
| Kühlung Leistungsaufnahme Min./Max. (3) | 1334 / 4917 W |
| E.E.R Min./Max. (3) | 3,78 / 5,42 W/W |
| Max. Kühlleistung (4) | 13 kW |
| E.E.R (4) | 2,96 W/W |
| Kühlleistung Min./Max. (4) | 4,46 / 13 kW |
| Kühlung Leistungsaufnahme Min./Max. (4) | 2592 / 4390 W |
| E.E.R Min./Max. (4) | 2,96 / 3,29 W/W |
| Arbeitsfähiger Umgebungstemperaturbereich | -25~43 °C |
| Max. Systemwassertemperatur (Heizung/Kühlung) | 60 °C / 20 °C |
| Min. Systemwassertemperatur (Heizung/Kühlung) | 20 °C / 7 °C |
| Max. Betrieb Hochdruck | 4,2 MPa |
| Max. Betrieb Niederdruck | 1,2 MPa |
| Kompressor Typ - Menge/System | Doppelt rotierend - 1 |
| Kühlmittel Art/Betrag | R32 / 2,6 kg |
| Lüfter Menge | 2 |
| Lüfter Luftstrom | 6200 m³/h |
| Lüfter Nennleistung | 90 W |
| Geräuschpegel (Schallleistung) Innen/Außen bei 1m | 44/59 dB(A) |
| Wasserseitiger Wärmetauscher Type | Plattenwärmetauscher |
| Wasserseitiger Wärmetauscher Wasserdruckabfall | 26 kPa |
| Wasserseitiger Wärmetauscher Rohrleitungsanschluss | G1" Inch |
| Zulässiger Wasserdurchfluss Min./Rat./Max. | 0,43 / 0,71 / 0,85 l/s |
| Nettoabmessungen (LxTxH) Inneneinheit | 800mm x 505mm x 300mm |
| Nettoabmessungen (LxTxH) Außeneinheit | 1085mm x 390mm x 1450mm |
| Nettogewicht Inneneinheit | 42 kg |
| Nettogewicht Außeneinheit | 120 kg |
(1) Heizbedingung: Wassereinlass- und -auslasstemperatur:
30°C/35°C, Umgebungstemperatur: DB 7°C/WB 6°C
(2) Heizbedingung: Wassereinlass-/Auslasstemperatur:
40°C/45°C, Umgebungstemperatur: DB 7°C/WB 6°C
(3) Kühlbetrieb: Wassereinlass-/Auslasstemperatur:
23°C/18°C, Umgebungstemperatur: DB 35°C/WB 24°C
(4) Kühlungsbedingung: Wassereinlass-/Auslasstemperatur:
12°C/7°C, Umgebungstemperatur: DB 35°C/WB 24°C
(5) Die technischen Daten können ohne vorherige Ankündigung geändert werden. Die tatsächlichen technischen Daten des Geräts entnehmen Sie bitte den
Aufklebern auf dem Gerät.
Außeneinheit
- Kältemittel R410A
- Invertergesteuerter Verdichter
- Umkehrventil
- Elektronisches Expansionsventil
- EC-Ventilator
- Verdampfer
- Verflüssiger
Inneneinheit
- Eingebautes Umschaltventil „Heizen/Trinkwassererwärmung“
- Eingebaute Hocheffizienz-Umwälzpumpe für den Sekundärkreis
- Eingebautes Sicherheitsventil und Manometer
- Eingebauter Heisswasser-Durchlauferhitzer
- Witterungsgeführte Wärmepumpenregelung, mit Außentemperatursensor
- Integrierte Volumenstromüberwachung stabile Wandhalterung
Angaben in mm

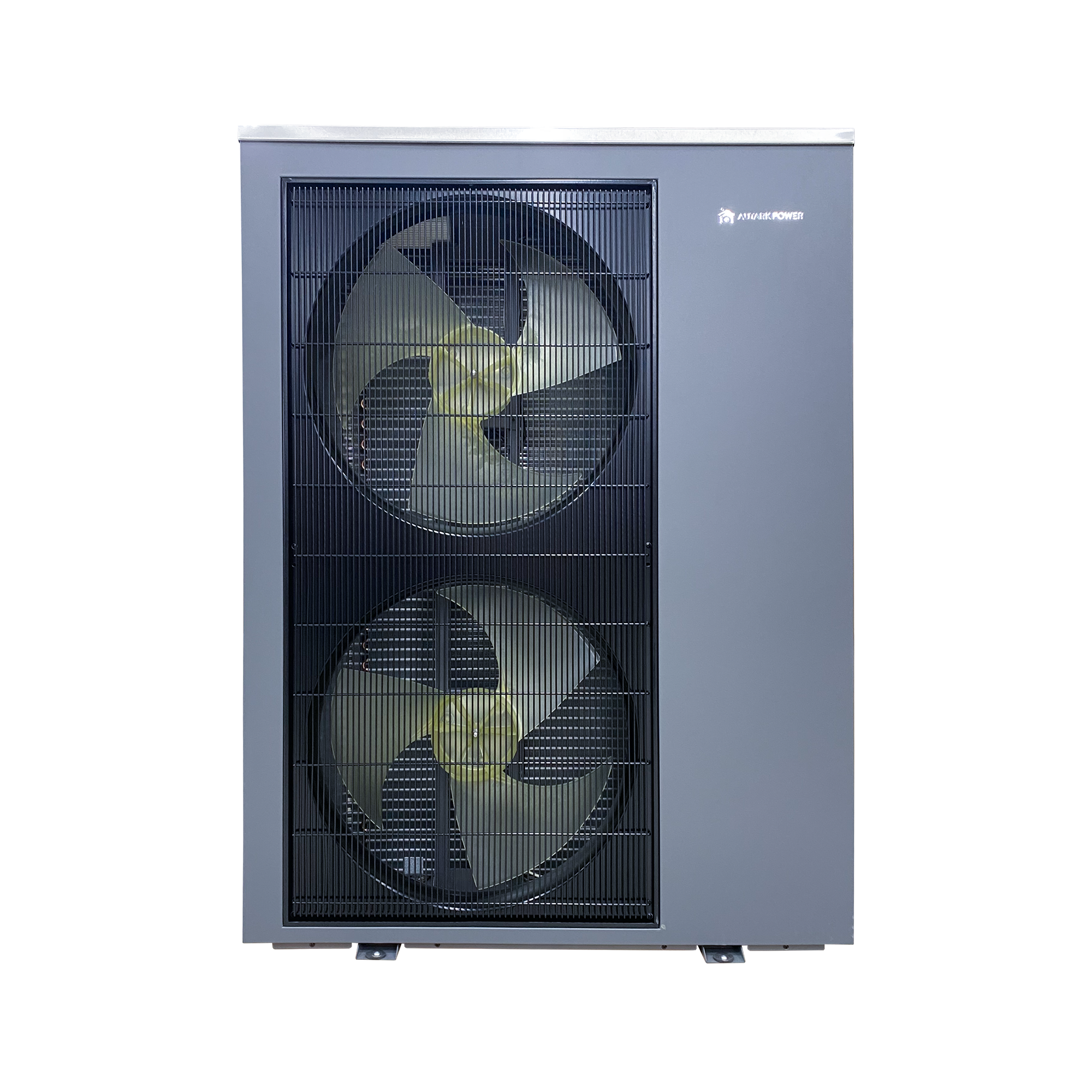

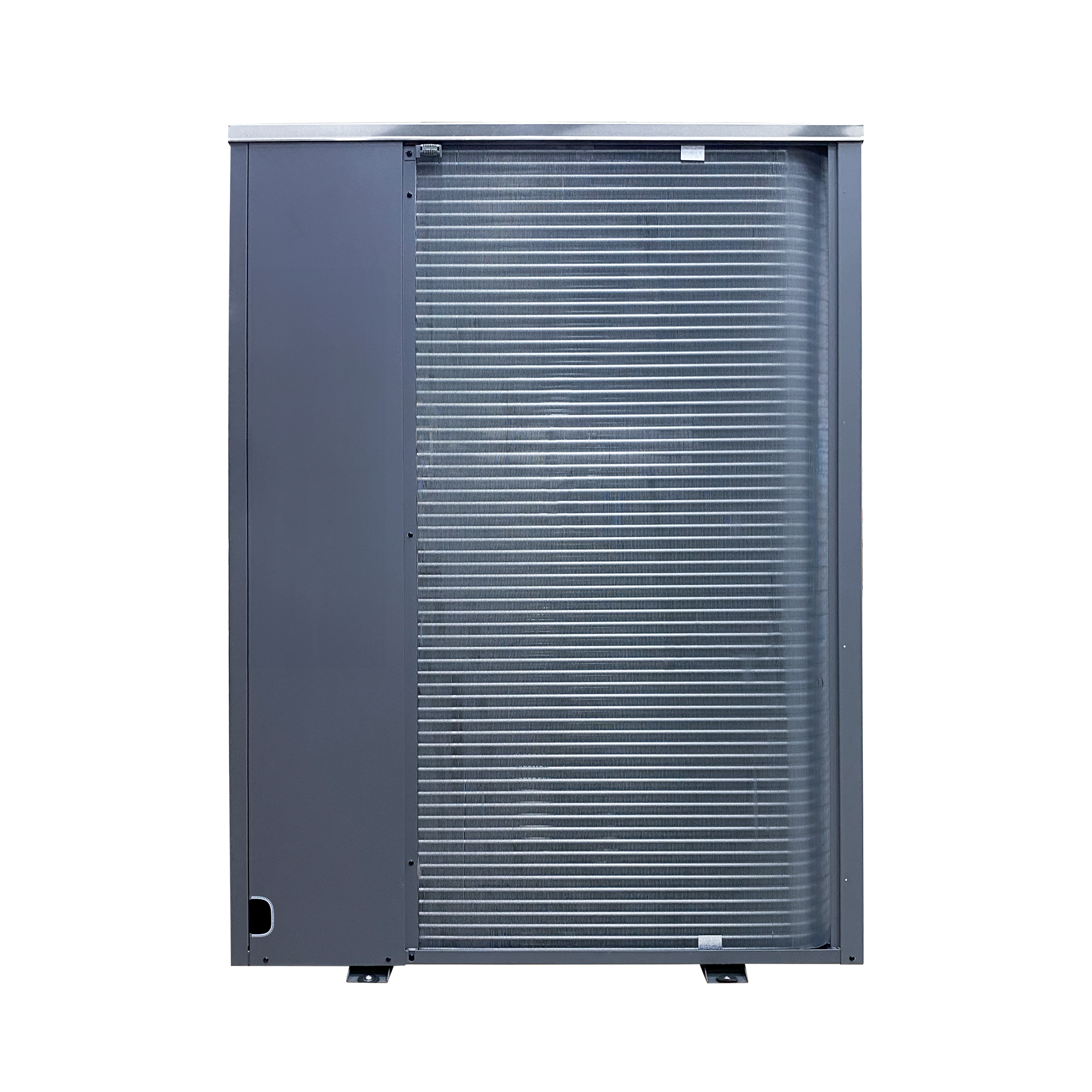

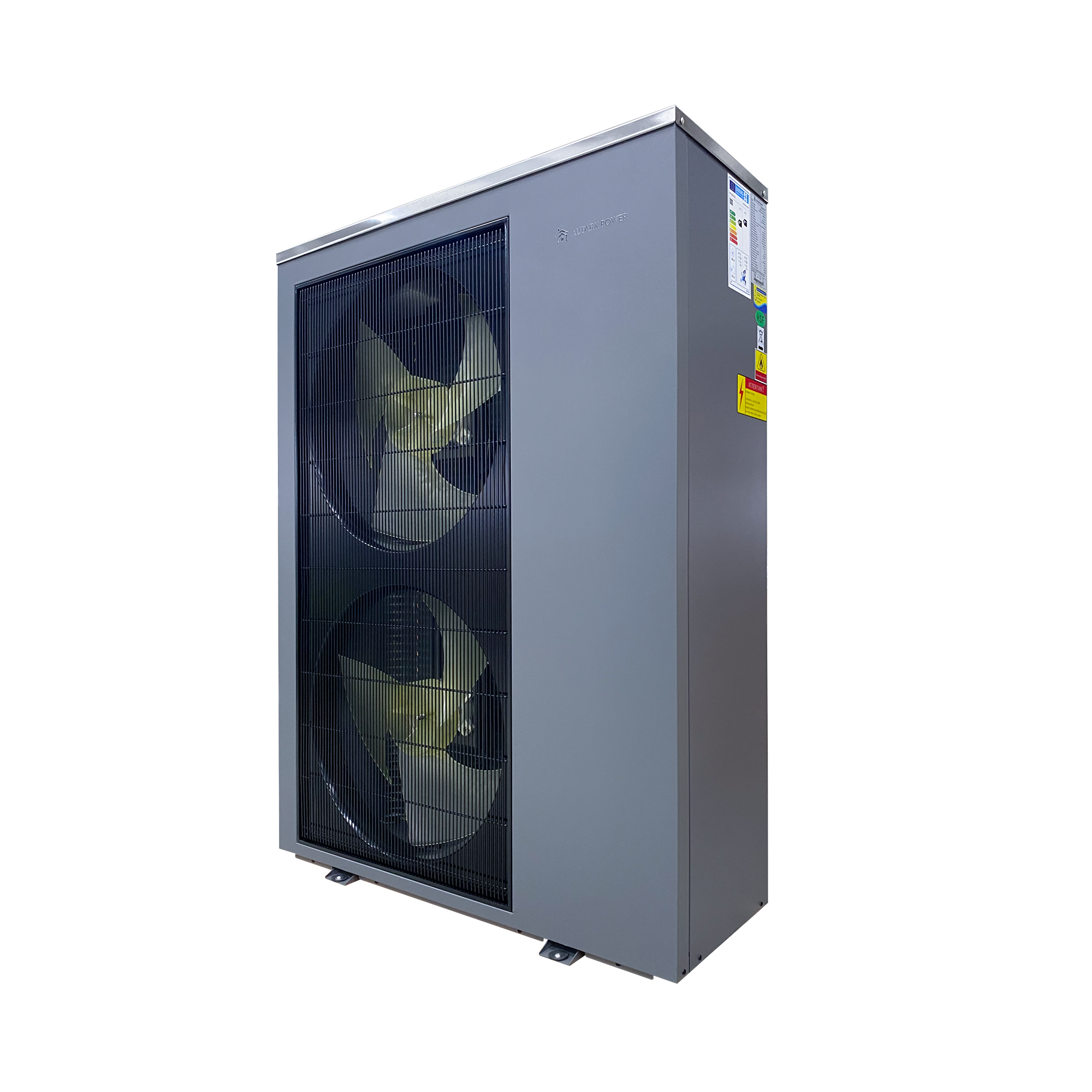

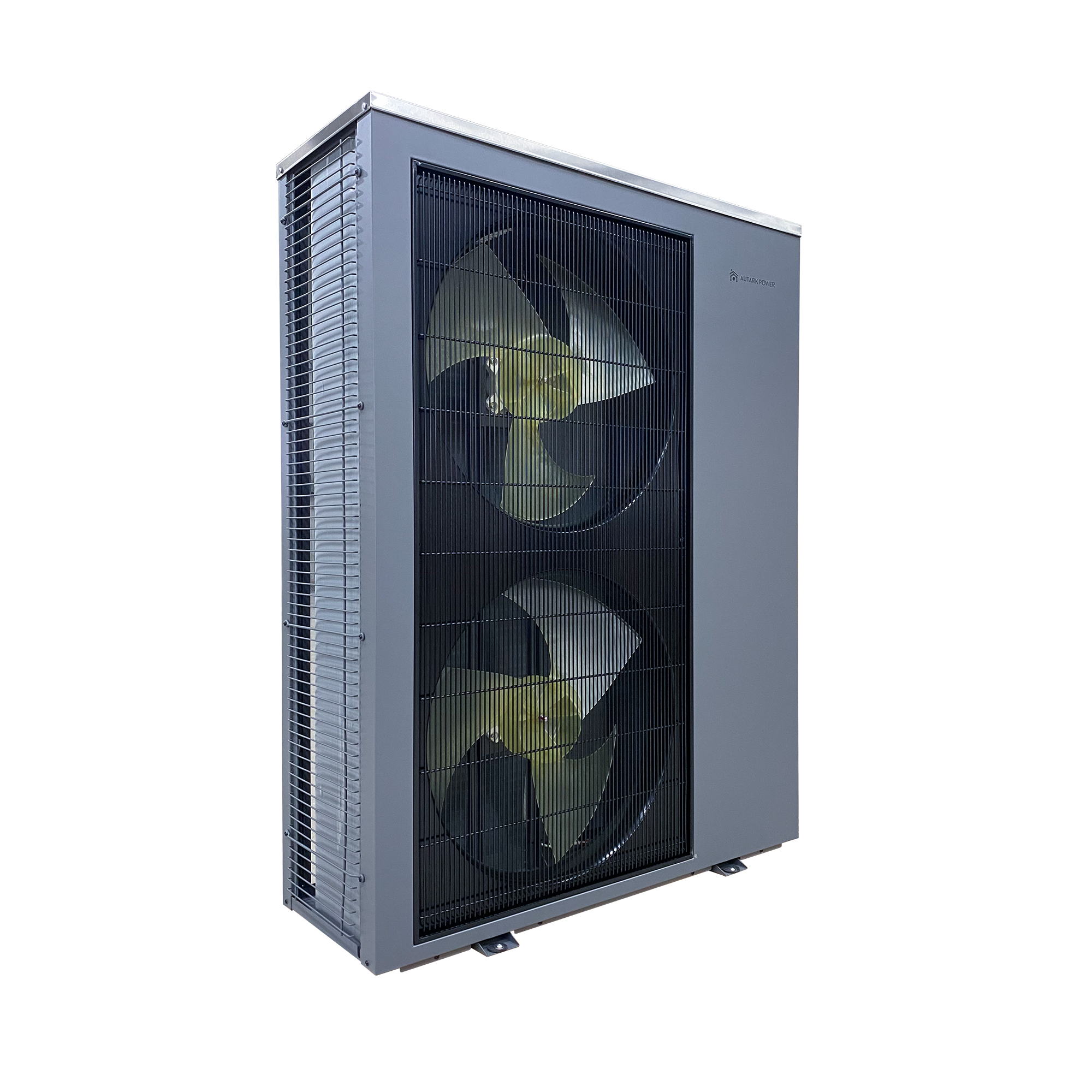

Außeneinheit
Inneneinheit
Außeneinheit
1
Lüfterflügel
2
Ventilator Motor
3
Kompressor
4
4-Wege-Ventil und Spule
5
Gasakkumulator
6
Kältemittelanschluss 1
7
Kältemittelanschluss 2
8
Niederdruck-Sensor
9
Hochdrucksensor
10
Messumformer
11
Hauptsteuerplatine, Filterplatine, Verdichtertreiber
12
Verdampferschlange
13
Verdichter Kurbelgehäuseheizung
14
Bodenplatten-Heizung
15
EEV
16
EEV Spule
17
Sensor für Verdichterausblastemperatur
18
Kompressor-Saugtemperatursensor
19
Außentemperatursensor für die Rohrschlange und Umgebungstemperatursensor
Inneneinheit
1
Bedienfeld
2
Tür
3
Abdeckung des Schaltkastens
4
Schaltkasten
5
Digitaler Thermostat
6
Bausatz Kondensatwanne 2
7
Notschalter
8
Bausatz Kondensatwanne 1
9
Elektrische Heizung
10
Strömungsschalter
11
Gehäuse
12
Wandhalterung
13
Sicherheitskit
14
Elektrisches 3-Wege-Ventil
15
Wasserpumpe
16
Plattenwärmetauscher
17
Fühler (Tc, Tuo und Tui)
18
Rohrtemperaturfühler
19
Raumtemperaturfühler
