Luft-/Wasser Wärmepumpe
mit elektrischem Antrieb.
Komplette Wärmepumpe in Split-Ausführung bestehend aus Innen- und Außeneinheit. Für Raumheizung, Raumkühlung und Trinkwasererwärmung geeignet.
Qick-Info
- Typ: APHS-60-009-M
- Artikelnummer: 30.SP.032.60.009
-
HIGH PERFORMANCE
Vorlauftemperatur bis 60°C -
Flüstermodus 42 dB(A) bei 2,1m
-
Kühlmittel R32
-
Förderfähig
-
Integrierte elektrische Heizung 3kW
-
Automatische Messung der
Leistungserzeugung (C.O.P) -
Touchscreen-Bedienfeld und
Steuerung per App
R32 - 6kW R32 - 9kW R32 - 12kW R32 - 15kW
Technische Daten Bedienungsanleitung ENG
| Technische Daten | |
|---|---|
| Artikelnummer | 30.SP.032.60.006 |
| Stromversorgung | 220-240V / 50Hz / 1Ph - R32 |
| Max. Heizleistung (1) | 6,5 kW |
| C.O.P (1) | 4,61 W/W |
| Heizleistung Min./Max. (1) | 3,5 / 6,5 kW |
| Heizleistungsaufnahme Min./Max. (1) | 758 / 1410 W |
| C.O.P Min./Max. (1) | 4,5 / 4,7 W/W |
| Max. Heizleistung (2) | 6 kW |
| C.O.P (2) | 3,46 W/W |
| Heizleistung Min./Max. (2) | 3,15 / 6 kW |
| Heizleistungsaufnahme Min./Max. (2) | 1162 / 2550 W |
| C.O.P Min./Max. (2) | 3,34 / 3,56 W/W |
| Max. Kühlleistung (3) | 7,45 kW |
| E.E.R (3) | 4,05 W/W |
| Kühlleistung Min./Max. (3) | 6,22/ 7,45 kW |
| Kühlung Leistungsaufnahme Min./Max. (3) | 1400 / 1863 W |
| E.E.R Min./Max. (3) | 4,05 / 4,45 W/W |
| Max. Kühlleistung (4) | 4,5 kW |
| E.E.R (4) | 2,7 W/W |
| Kühlleistung Min./Max. (4) | 3,5 / 4,5 kW |
| Kühlung Leistungsaufnahme Min./Max. (4) | 1330 / 1680 W |
| E.E.R Min./Max. (4) | 2,5 / 2,74 W/W |
| Arbeitsfähiger Umgebungstemperaturbereich | -25~43 °C |
| Max. Systemwassertemperatur (Heizung/Kühlung) | 60 °C / 20 °C |
| Min. Systemwassertemperatur (Heizung/Kühlung) | 20 °C / 7 °C |
| Max. Betrieb Hochdruck | 4,2 MPa |
| Max. Betrieb Niederdruck | 1,2 MPa |
| Kompressor Typ - Menge/System | Doppelt rotierend - 1 |
| Kühlmittel Art/Betrag | R32 / 1 kg |
| Lüfter Menge | 1 |
| Lüfter Luftstrom | 2500 m³/h |
| Lüfter Nennleistung | 34 W |
| Geräuschpegel (Schallleistung) Innen/Außen bei 1m | 44/52 dB(A) |
| Wasserseitiger Wärmetauscher Type | Plattenwärmetauscher |
| Wasserseitiger Wärmetauscher Wasserdruckabfall | 26 kPa |
| Wasserseitiger Wärmetauscher Rohrleitungsanschluss | G1" Inch |
| Zulässiger Wasserdurchfluss Min./Rat./Max. | 0,21 / 0,29 / 0,35 l/s |
| Nettoabmessungen (LxTxH) Inneneinheit | 800mm x 505mm x 300mm |
| Nettoabmessungen (LxTxH) Außeneinheit | 1165mm x 370mm x 735mm |
| Nettogewicht Inneneinheit | 37 kg |
| Nettogewicht Außeneinheit | 62 kg |
(1) Heizbedingung: Wassereinlass- und -auslasstemperatur:
30°C/35°C, Umgebungstemperatur: DB 7°C/WB 6°C
(2) Heizbedingung: Wassereinlass-/Auslasstemperatur:
40°C/45°C, Umgebungstemperatur: DB 7°C/WB 6°C
(3) Kühlbetrieb: Wassereinlass-/Auslasstemperatur:
23°C/18°C, Umgebungstemperatur: DB 35°C/WB 24°C
(4) Kühlungsbedingung: Wassereinlass-/Auslasstemperatur:
12°C/7°C, Umgebungstemperatur: DB 35°C/WB 24°C
(5) Die technischen Daten können ohne vorherige Ankündigung geändert werden. Die tatsächlichen technischen Daten des Geräts entnehmen Sie bitte den
Aufklebern auf dem Gerät.

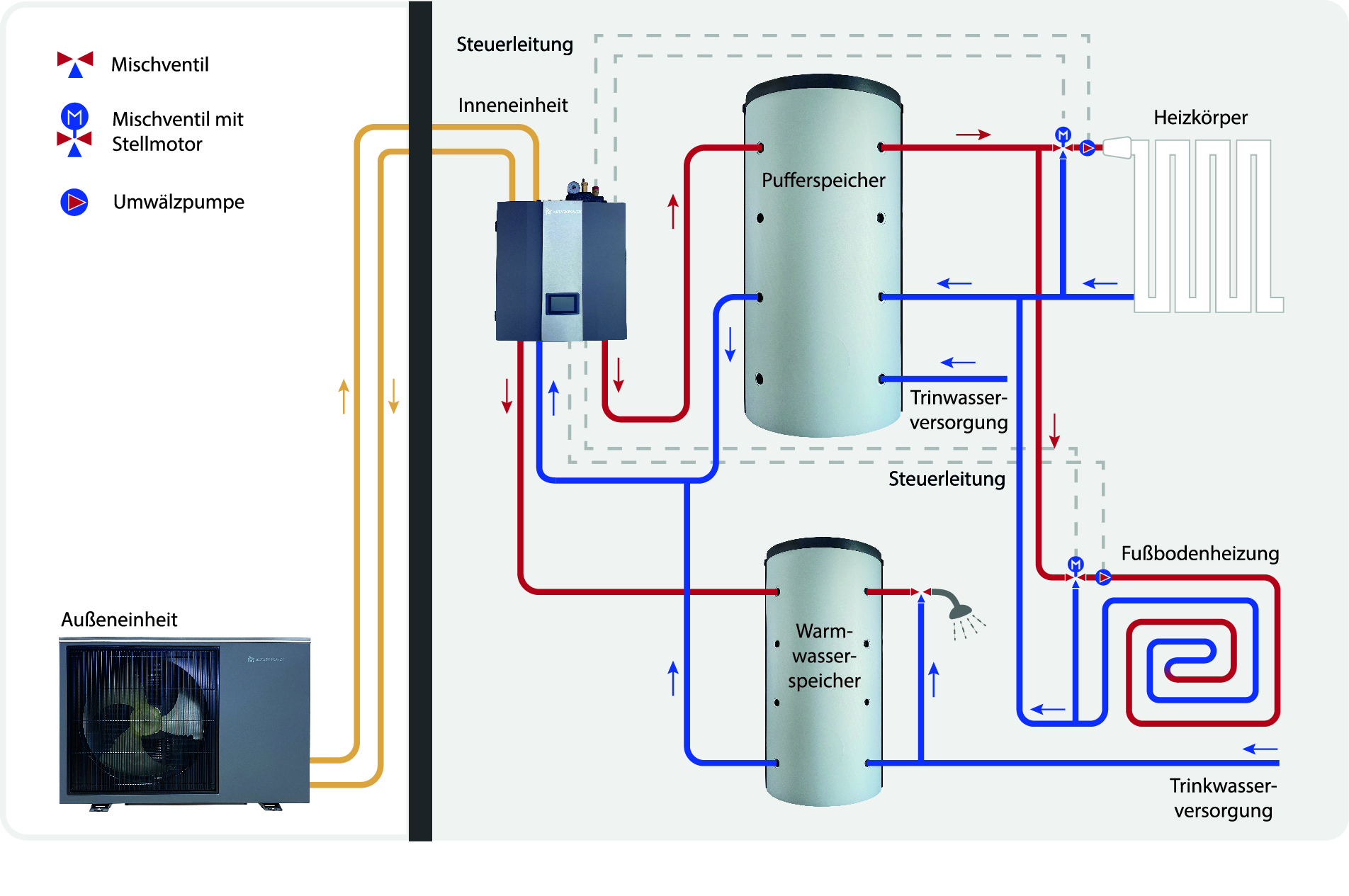

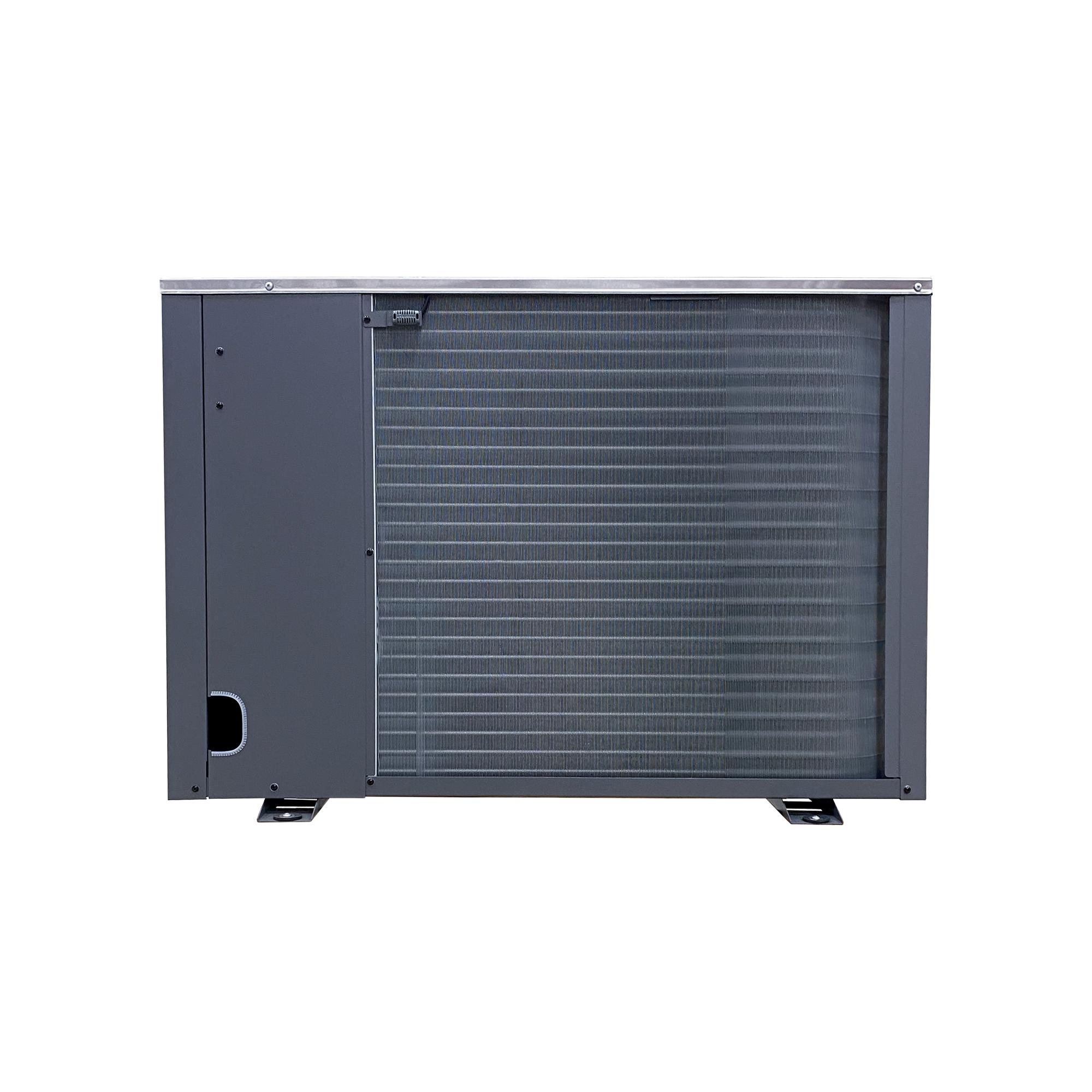

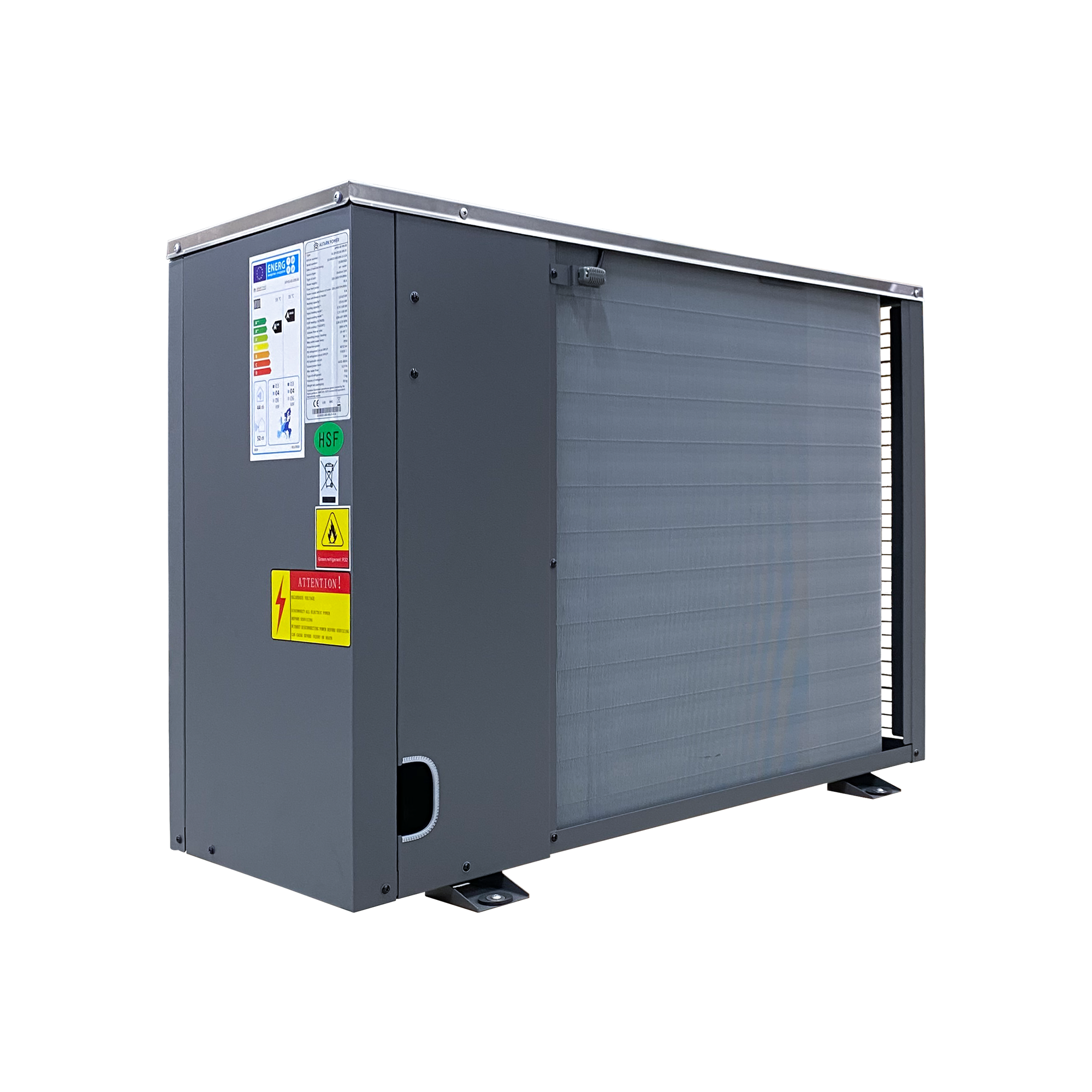

Außeneinheit
- Kältemittel R32
- Invertergesteuerter Verdichter
- Umkehrventil
- Elektronisches Expansionsventil
- EC-Ventilator
- Verdampfer
- Verflüssiger

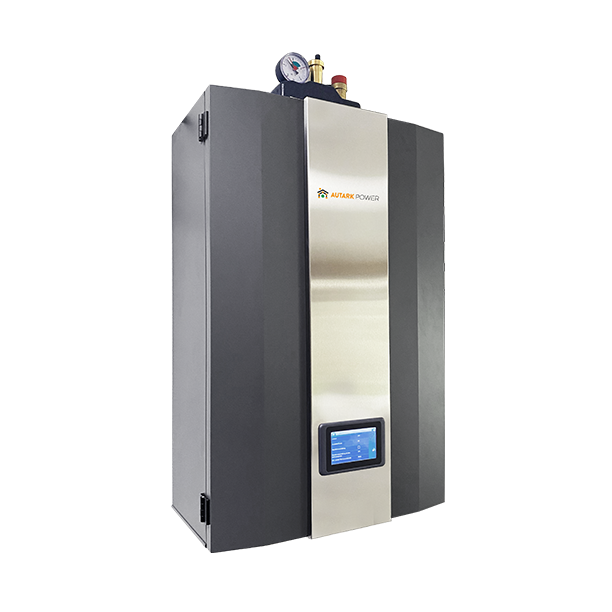

Inneneinheit
- Eingebautes Umschaltventil „Heizen/Trinkwassererwärmung“
- Eingebaute Hocheffizienz-Umwälzpumpe für den Sekundärkreis
- Eingebautes Sicherheitsventil und Manometer
- Eingebauter Heisswasser-Durchlauferhitzer
- Witterungsgeführte Wärmepumpenregelung, mit Außentemperatursensor
- Integrierte Volumenstromüberwachung stabile Wandhalterung
Angaben in mm
Außeneinheit
Inneneinheit
Außeneinheit
1
Untere Platte
2
Kompressor
3
Kompressor Schallschutzhaube 1
4
Ventilplatte
5
1/4" Ventil
6
3/8"-Ventil
7
Kompressor Schallschutzhaube 2
8
Reparaturplatte
9
Rückschlagventilkrümmer
10
Niederdrucksensor
11
Sensor für hohen Druck
12
Kupferrohr
13
Klemmengruppe der 4-Wege-Ventilspule
14
Filter
15
Spule des EEV
16
Hintere Seitenwand
17
Kabelbefestigung
18
Gasspeichertank
19
Verdampferschlange
20
Obere Abdeckung
21
Säule
22
Seitenwand
23
Akustische Abdeckung
24
PCB-Platte
25
Mittleres Brett
26
Einzelbrett Netzfrequenzinduktivität
27
Motorhalterung
28
DC-Lüftermotor
29
Lüfterflügel
30
Frontplatte
31
Luftschacht
32
Klemmenleiste des Heizbandes
33
Heizband des Verflüssigers
34
Sensor für die Ausblastemperatur
35
Innenraum-Temperaturfühler
36
Sensor für die Ansauglufttemperatur
37
Sensor für die Umgebungstemperatur

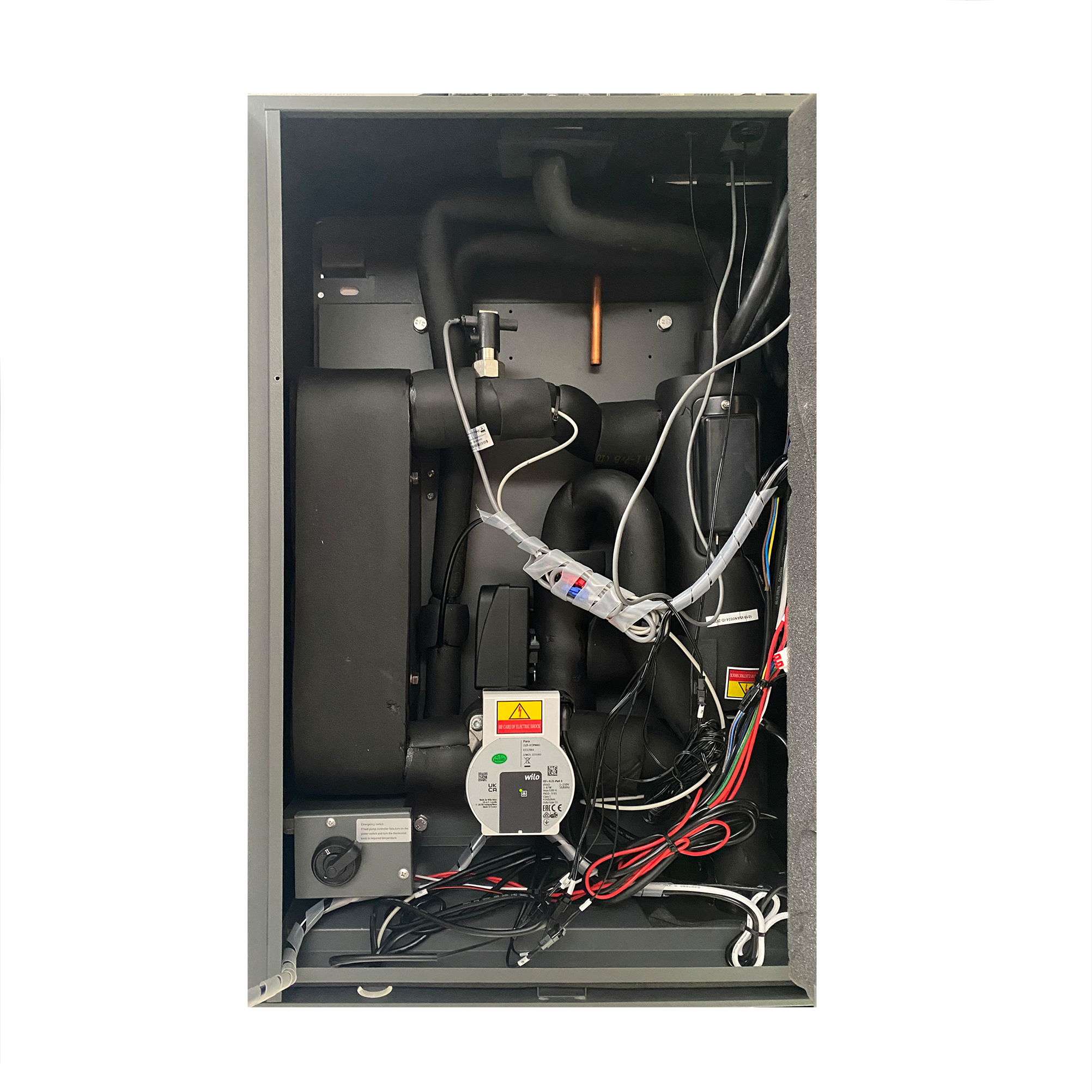

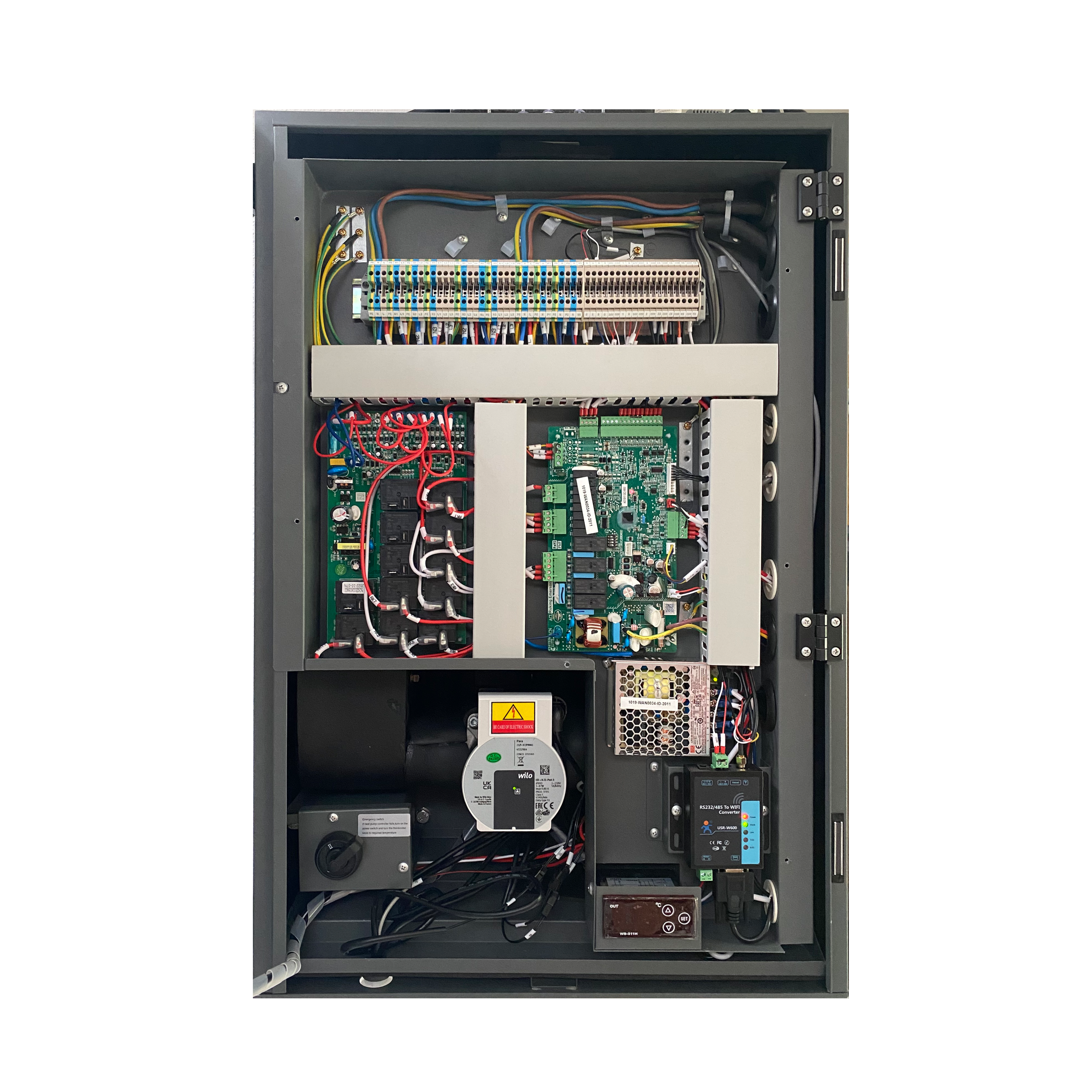

Inneneinheit
1
Bedienfeld
2
Tür
3
Abdeckung des Schaltkastens
4
Schaltkasten
5
Digitaler Thermostat
6
Bausatz Kondensatwanne 2
7
Notschalter
8
Bausatz Kondensatwanne 1
9
Elektrische Heizung
10
Strömungsschalter
11
Gehäuse
12
Wandhalterung
13
Sicherheitskit
14
Elektrisches 3-Wege-Ventil
15
Wasserpumpe
16
Plattenwärmetauscher
17
Fühler (Tc, Tuo und Tui)
18
Rohrtemperaturfühler
19
Raumtemperaturfühler
