Luft-/Wasser Wärmepumpe
mit elektrischem Antrieb.

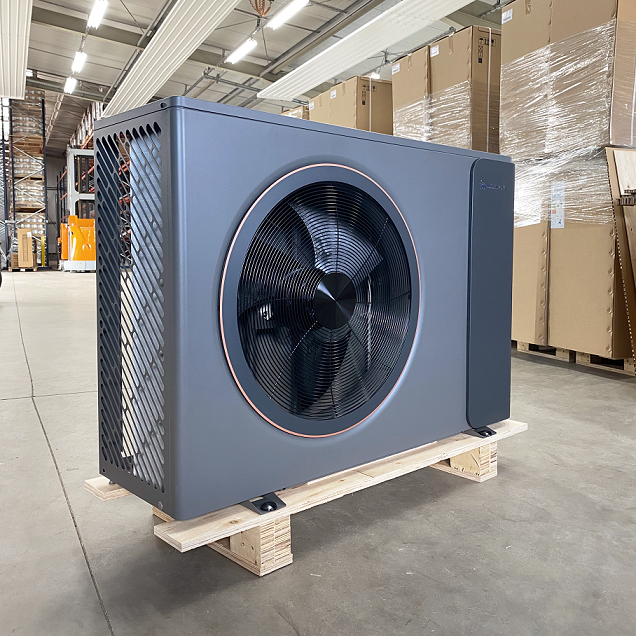

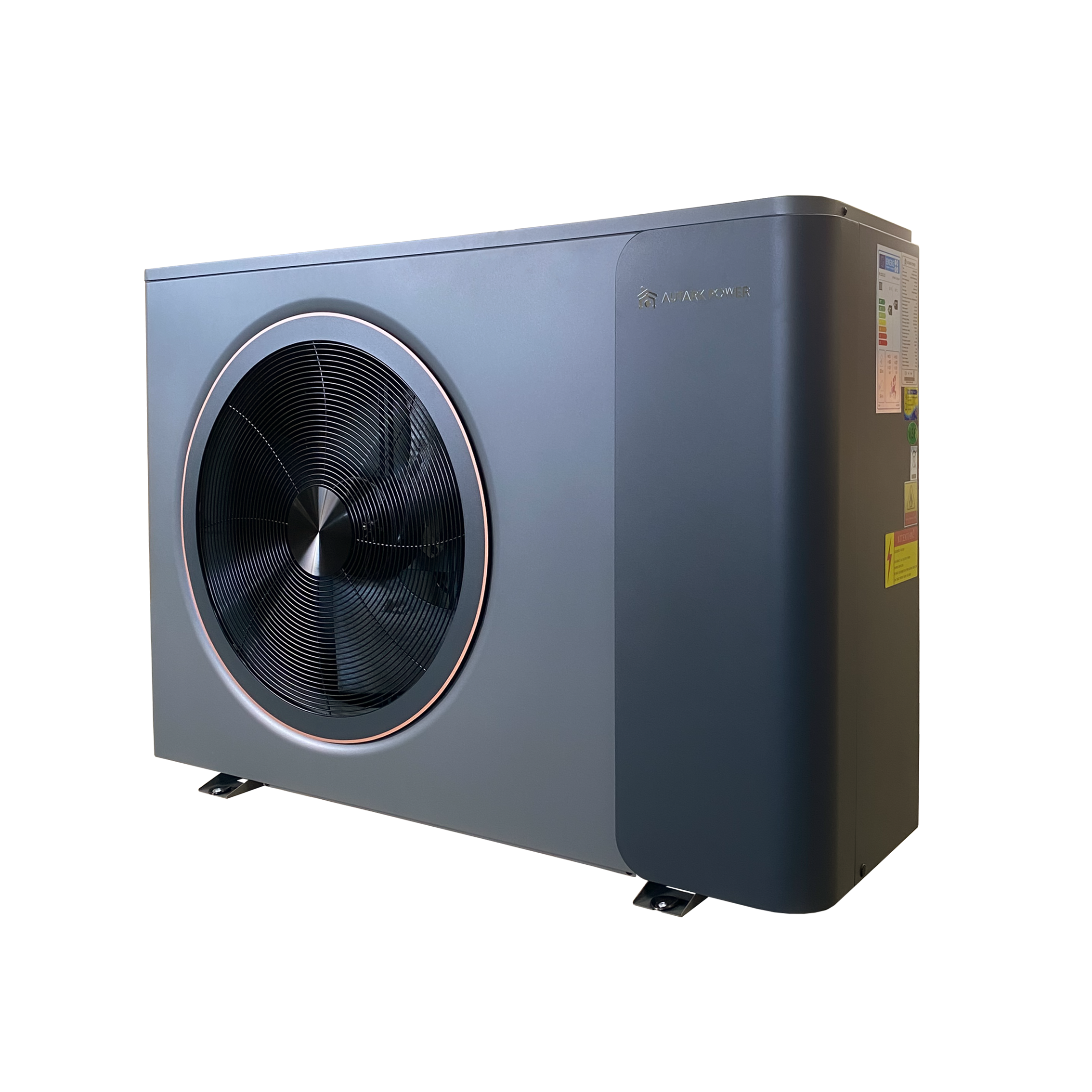

Komplette Wärmepumpe in Monoblock-Ausführung bestehend aus Innen- und Außeneinheit. Für Raumheizung, Raumkühlung und Trinkwasererwärmung geeignet.
Qick-Info
- Typ: APHM-70-006-P
- Artikelnummer: 30.MB.290.70.006
- R290 - 6 kW R290 - 9 kW R290 - 12 kW R290 - 16 kW R290 - 40 kW
- R32 - 6 kW R32 - 9 kW R32 - 12 kW R32 - 15 kW R32 - 18 kW
HIGH PERFORMANCE
Vorlauftemperatur 70°C
Flüstermodus 42 dB(A) bei 2,1m
Kühlmittel R290 (Propan)
Förderfähig
Integrierte elektrische Heizung 3kW
Automatische Messung der
Leistungserzeugung (C.O.P)

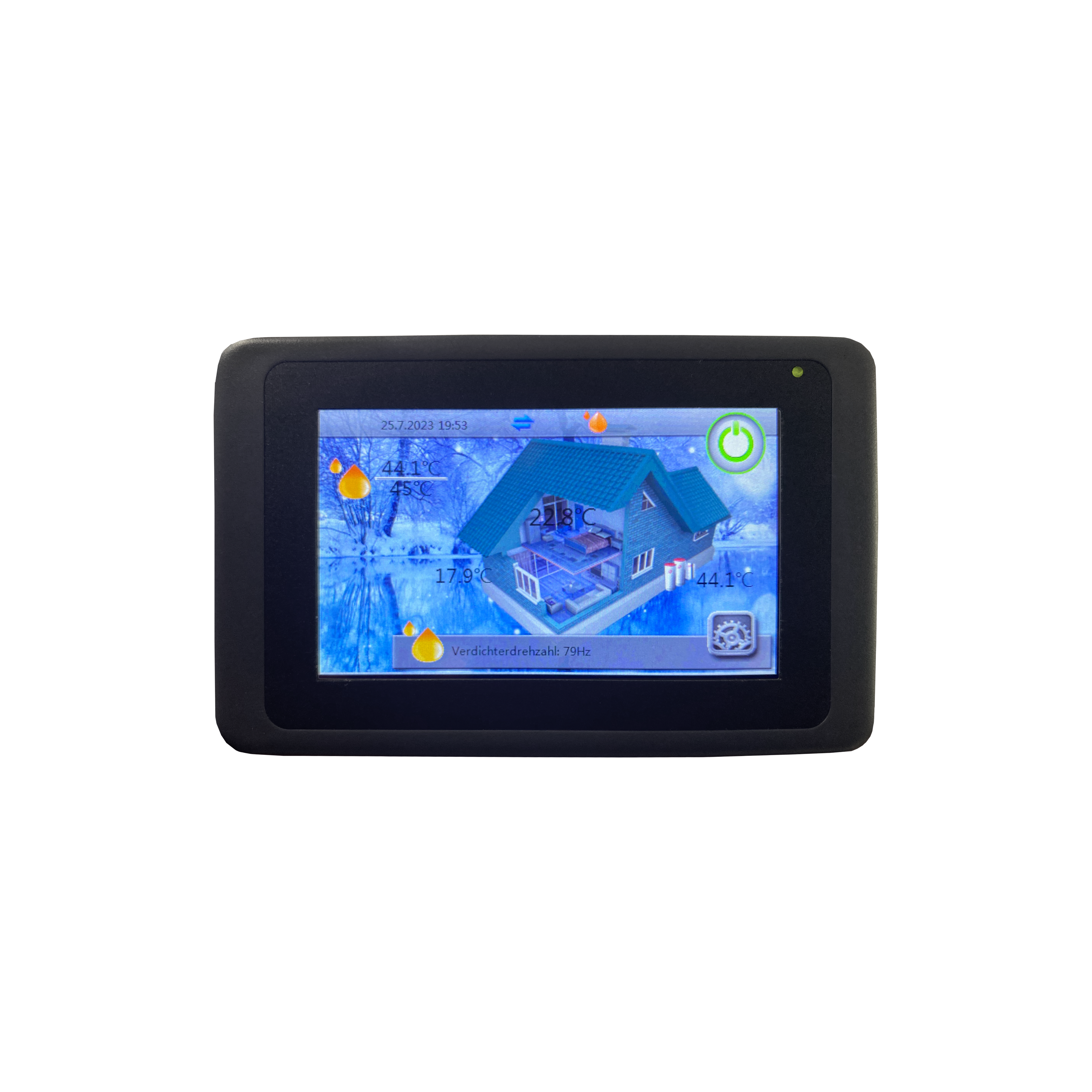

Touchscreen-Bedienfeld und
Steuerung per App
Technische Daten Bedienungsanleidung DE
| Technische Daten | |
|---|---|
| Artikelnummer | 30.MB.290.70.006 |
| Stromversorgung | 220-240V / 50Hz / 1Ph - R290 |
| Max. Heizleistung (1) | 6,7 kW |
| C.O.P (1) | 4,44 W/W |
| Heizleistung Min./Max. (1) | 3,1 / 6,7 kW |
| Heizleistungsaufnahme Min./Max. (1) | 680 / 1500 W |
| C.O.P Min./Max. (1) | 4,44 / 4,83 W/W |
| Max. Heizleistung (2) | 6,5 kW |
| C.O.P (2) | 3,62 W/W |
| Heizleistung Min./Max. (2) | 3,0 / 6,5 kW |
| Heizleistungsaufnahme Min./Max. (2) | 600 / 1800 W |
| C.O.P Min./Max. (2) | 3,62 / 3,86 W/W |
| Max. Kühlleistung (3) | 5,5 kW |
| E.E.R (3) | 4,13 W/W |
| Kühlleistung Min./Max. (3) | 2,4 / 5,4 kW |
| Kühlung Leistungsaufnahme Min./Max. (3) | 510 / 1300 W |
| E.E.R Min./Max. (3) | 4,1 / 4,23 W/W |
| Max. Kühlleistung (4) | 3,7 kW |
| E.E.R (4) | 2,86 W/W |
| Kühlleistung Min./Max. (4) | 1,3 / 3,7 kW |
| Kühlung Leistungsaufnahme Min./Max. (4) | 470 / 1260 W |
| E.E.R Min./Max. (4) | 2,63 / 2,95 W/W |
| SCOP 25° | 4,81 W/W |
| Saisonale Raumheizeffzienz 35°C | 189,3 % |
| SCOP 55° | 3,59 W/W |
| Saisonale Raumheizeffzienz 55°C | 140,6 % |
| Stromkreisunterbrecher | 16 A |
| Arbeitsfähiger Umgebungstemperaturbereich | -25~45 °C |
| Max. Systemwassertemperatur (Heizung/Kühlung) | 70 °C / 20 °C |
| Min. Systemwassertemperatur (Heizung/Kühlung) | 20 °C / 7 °C |
| Max. Betrieb Hochdruck | 3,1 MPa |
| Max. Betrieb Niederdruck | 0,82 MPa |
| Kompressor Typ - Menge/System | Doppelt rotierend - 1 |
| Kühlmittel Art/Betrag | R290 / 0,6 kg |
| Lüfter Menge | 1 |
| Lüfter Luftstrom | 3150 m³/h |
| Lüfter Nennleistung | 62 W |
| Geräuschpegel (Schallleistung) Innen/Außen bei 1m | 33/52 dB(A) |
| Wasserseitiger Wärmetauscher Type | Plattenwärmetauscher |
| Wasserseitiger Wärmetauscher Wasserdruckabfall | 23 kPa |
| Wasserseitiger Wärmetauscher Rohrleitungsanschluss | G1" Inch |
| Zulässiger Wasserdurchfluss Min./Rat./Max. | 0,21 / 0,29 / 0,35 l/s |
| Nettoabmessungen (LxTxH) Inneneinheit | 570mm x 550mm x 255mm |
| Nettoabmessungen (LxTxH) Außeneinheit | 1165mm x 370mm x 850mm |
| Nettogewicht Inneneinheit | 25 kg |
| Nettogewicht Außeneinheit | 90 kg |
(1) Heizbedingung: Wassereinlass- und -auslasstemperatur:
30°C/35°C, Umgebungstemperatur: DB 7°C/WB 6°C
(2) Heizbedingung: Wassereinlass-/Auslasstemperatur:
40°C/45°C, Umgebungstemperatur: DB 7°C/WB 6°C
(3) Kühlbetrieb: Wassereinlass-/Auslasstemperatur:
23°C/18°C, Umgebungstemperatur: DB 35°C/WB 24°C
(4) Kühlungsbedingung: Wassereinlass-/Auslasstemperatur:
12°C/7°C, Umgebungstemperatur: DB 35°C/WB 24°C
(5) Die technischen Daten können ohne vorherige Ankündigung geändert werden. Die tatsächlichen technischen Daten des Geräts entnehmen Sie bitte den
Aufklebern auf dem Gerät.

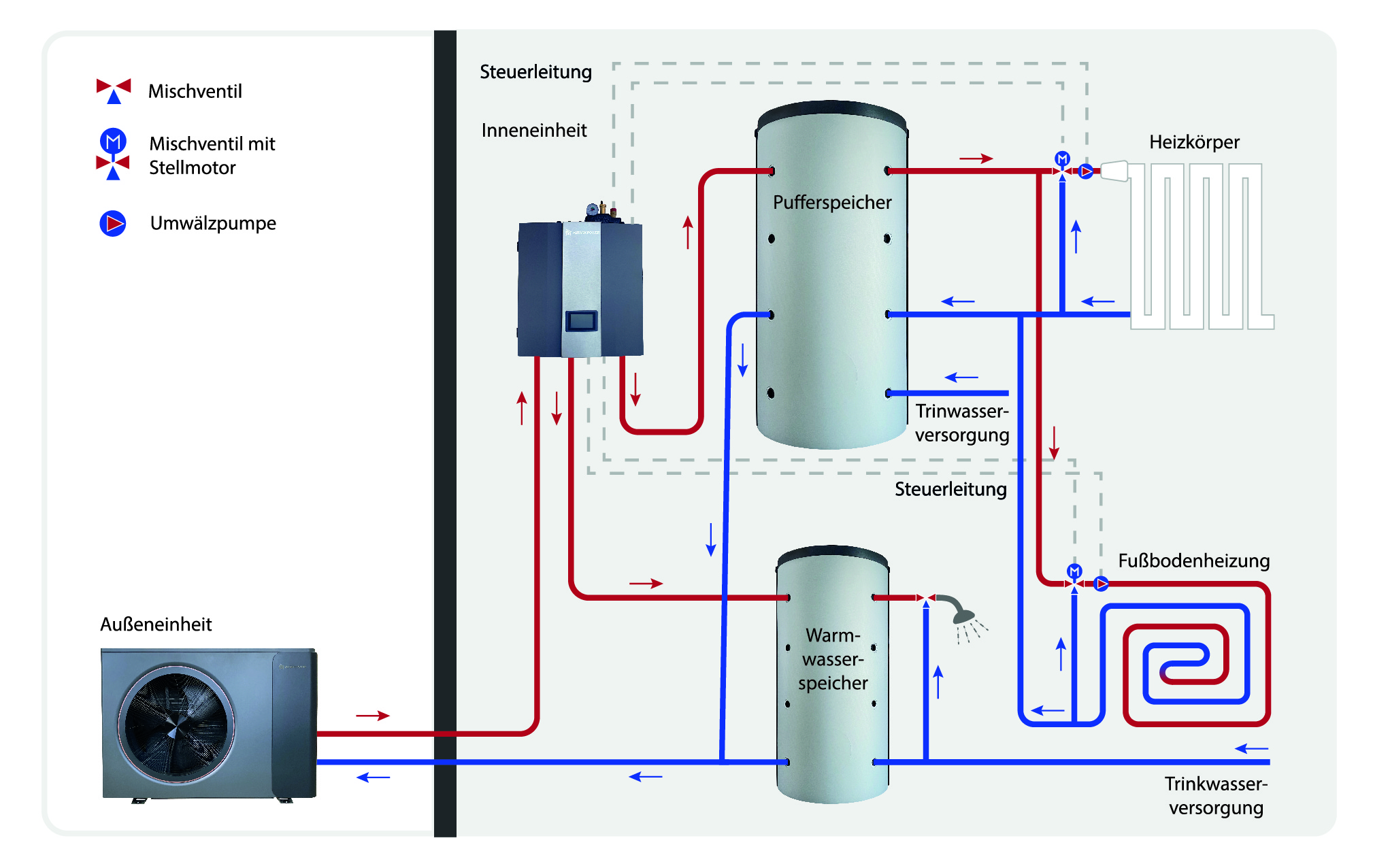

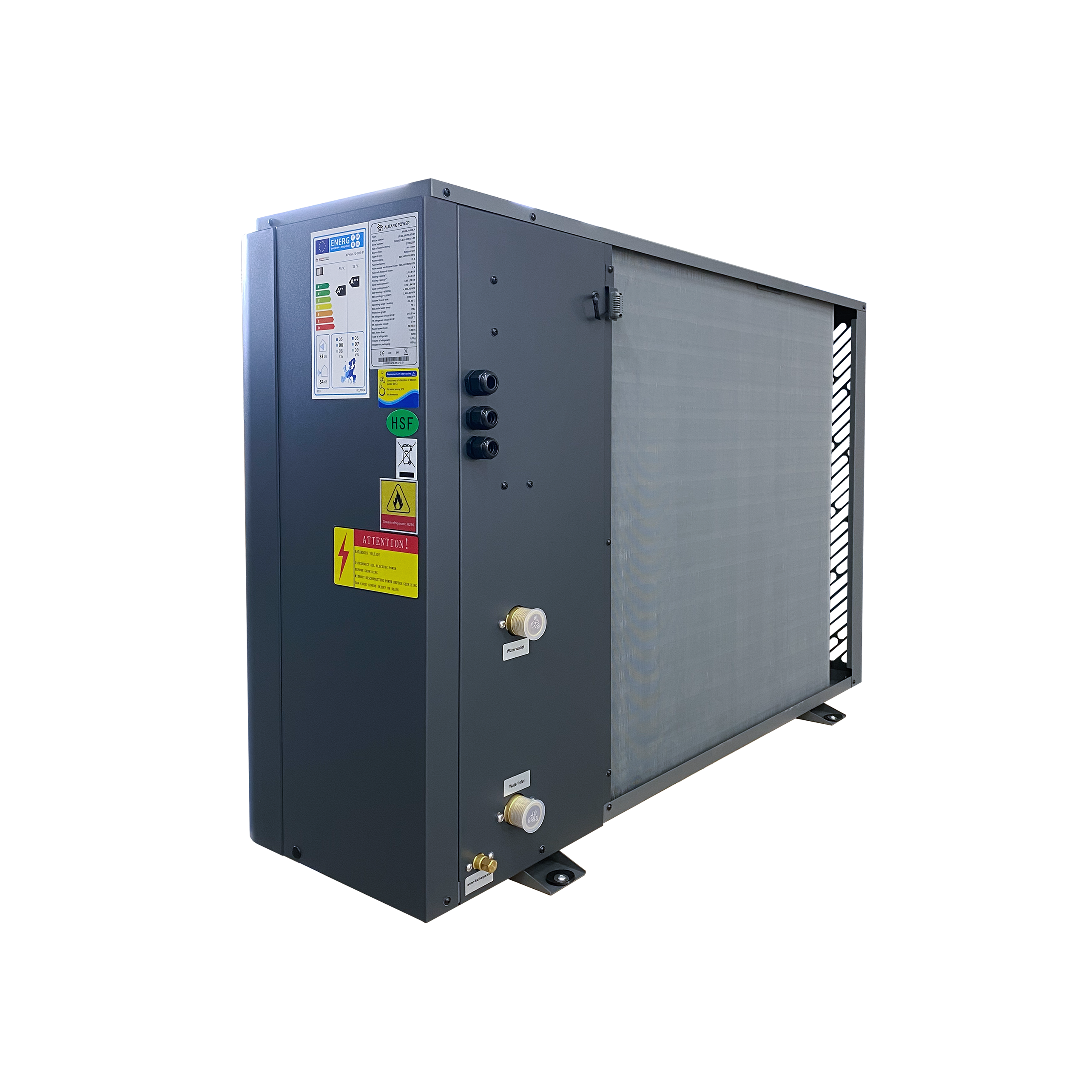

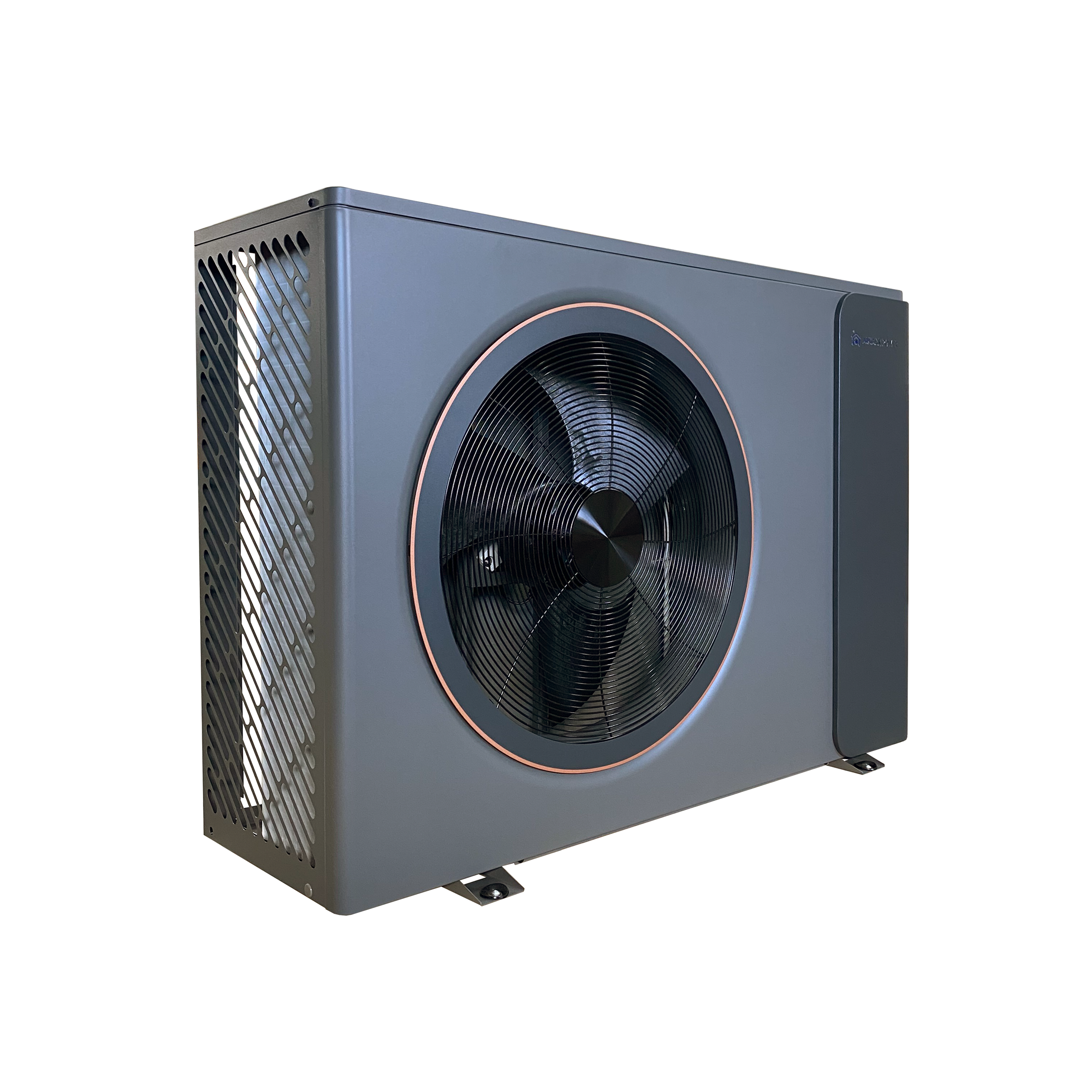

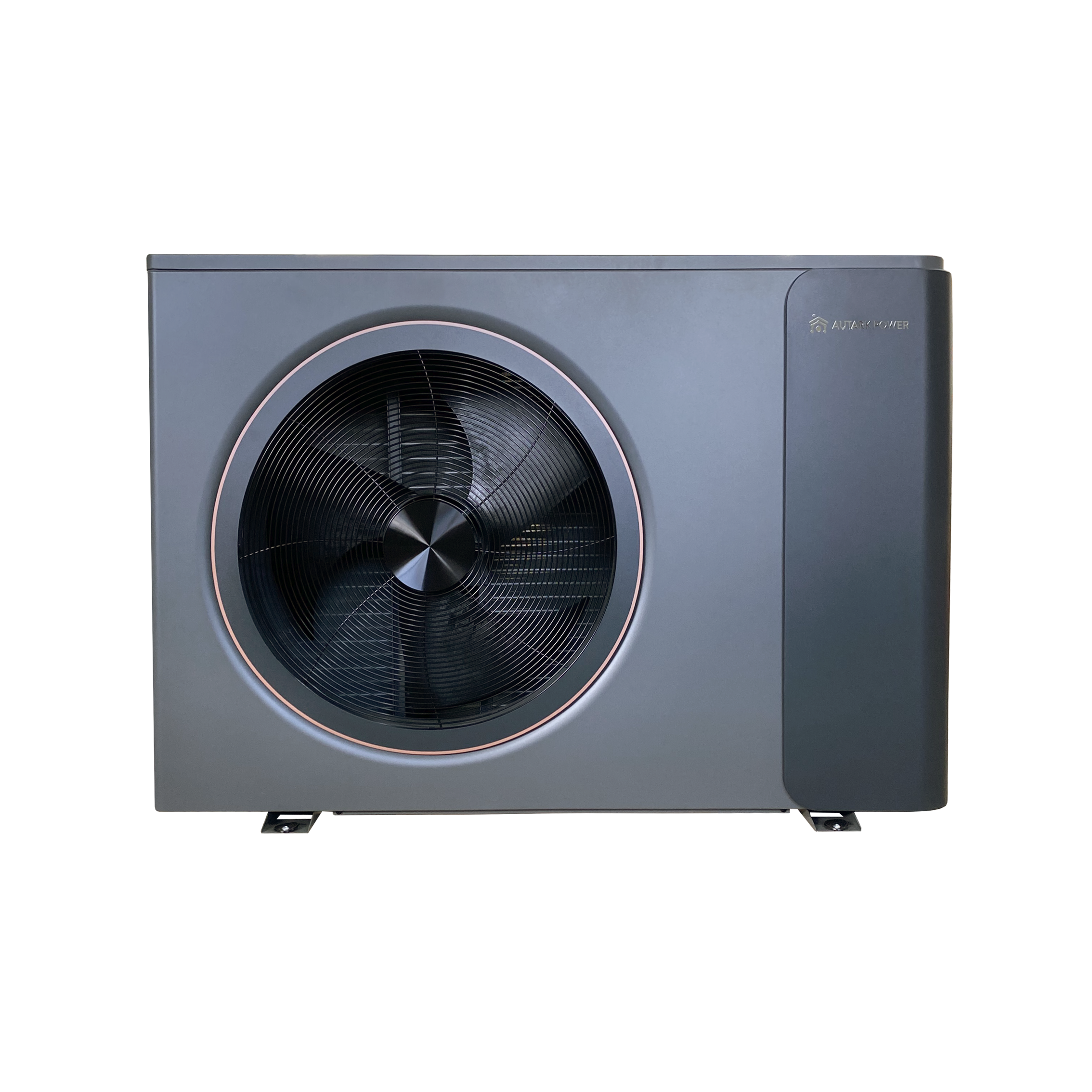

Außeneinheit
- Kältemittel R290 (Propan)
- Invertergesteuerter Verdichter
- Umkehrventil
- Elektronisches Expansionsventil
- EC-Ventilator
- Verdampfer
- Verflüssiger

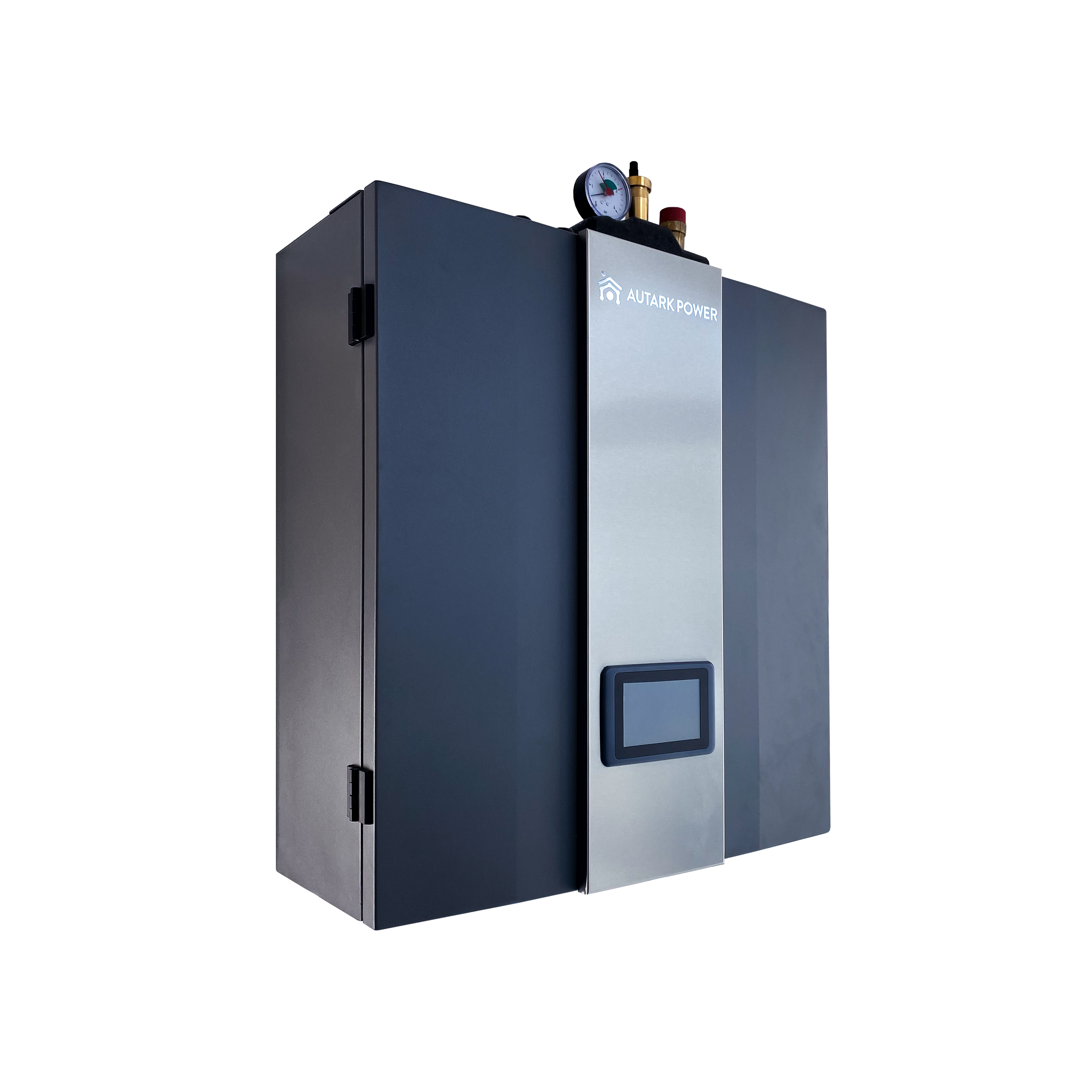

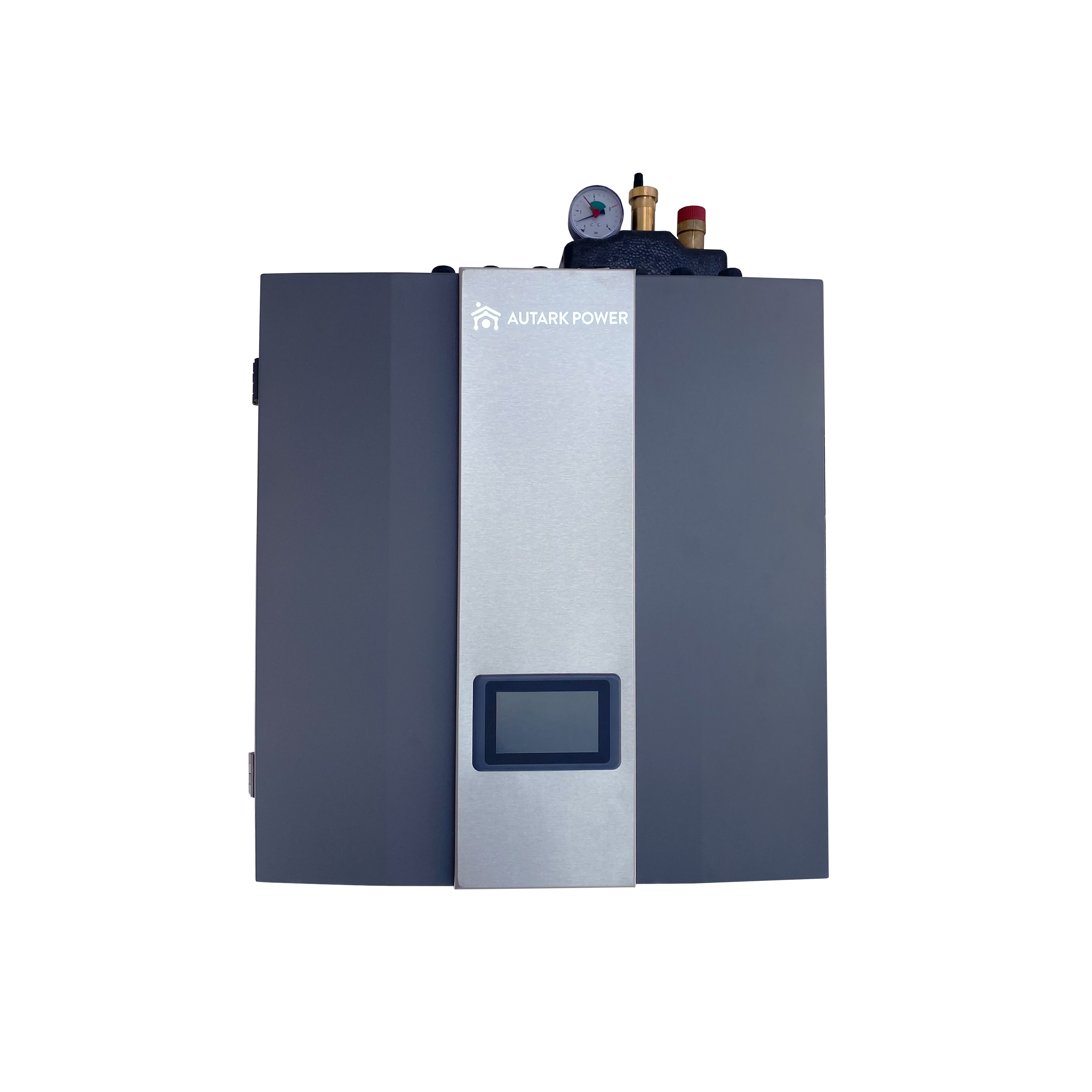

Inneneinheit
- Eingebautes Umschaltventil „Heizen/Trinkwassererwärmung“
- Eingebaute Hocheffizienz-Umwälzpumpe für den Sekundärkreis
- Eingebautes Sicherheitsventil und Manometer
- Eingebauter Heisswasser-Durchlauferhitzer
- Witterungsgeführte Wärmepumpenregelung, mit Außentemperatursensor
- Integrierte Volumenstromüberwachung stabile Wandhalterung
Angaben in mm
Außeneinheit
Inneneinheit
Außeneinheit
1
Ventilatorflügel
2
Gebläsemotor
3
Kompressor
4
Gas-Flüssigkeitsabscheider
5
Plattenwärmetauscher
6
4-Wege-Ventil
7
4-Wege-Ventil Spule
8
EEV
9
EEV-Spule
10
Niederdrucksensor
11
Hochdrucksensor
12
Hochdruckschalter
13
Sicherheitsventil
14
Mikroblasen-Auslassventil
15
Verdampfer
16
Thermostat
17
Induktor
18
Hauptplatine
19
Kompressor Kurbelgehäuseheizung
20
Bodenplattenheizung
21
Plattenwärmetauscher-Heizung
22
Sensor Ausblastemperatur
23
Sensor Ansaugtemperatur
24
Außenregister-Temperaturfühler
25
Temperaturfühler Innenregister
26
Sensor Umgebungstemperatur
27
Sensor Wassereintrittstemperatur
28
Sensor Wasseraustrittstemperatur
29
Temperatursensor Frostschutzmittel
Inneneinheit
1
Bedienfeld
2
Digitales Thermostat
3
Schalterrelais
4
Schaltnetzteil
5
WIFI-Modul
6
Hauptsteuerplatine
7
Dreiphasen-AC-Schutz
8
Sicherheitsventil-Bausatz
9
Elektrische Heizung
10
Durchflusssensor
11
3-Wege-Ventil
12
Wasserpumpe
Der Kältekreis in der Außeneinheit enthält leicht entflammbares Kältemittel der Sicherheitsgruppe A3 gemäß ISO 817 und ANSI/ASHRAE Standard 34. Daher ist in unmittelbarer Umgebung der Außeneinheit ein Schutzbereich definiert, in welchem besondere Anforderungen gelten.
Innerhalb des Schutzbereichs dürfen folgende Gegebenheiten nicht vorhanden sein oder auftreten:
- Gebäudeöffnungen, z. B. Fenster, Türen, Lichtschächte, Flachdachfenster
- Außen- und Fortluftöffnungen von lufttechnischen Anlagen
- Grundstücksgrenzen, Nachbargrundstück, Gehwege und Fahrwege
- Pumpenschächte, Einläufe in Abwassersysteme, Fallrohre und Abwasserschächte usw.
- Sonstige Senkungen, Mulden, Vertiefungen, Schächte
- Elektrische Hausanschlüsse
- Elektrische Anlagen, Steckdosen, Lampen, Lichtschalter
- Dachlawinen
In den Schutzbereich dürfen keine Zündquellen eingebracht werden, wie :
- Offene Flammen oder Flammkörper
- Grills
- Funkenbildende Werkzeuge
- Nicht zündquellenfreie elektrische Geräte, mobile Endgeräte mit integriertem Akku (z. B. Mobiltelefone, Fitnessuhren usw.)
- Gegenstände mit Temperaturen über 360 °C
A = Sicherheitsabstand
Aufstellung der Außeneinheit vor einer Außenwand
Freie Aufstellung der Außeneinheit
Eckaufstellung der Außeneinheit rechts und links
