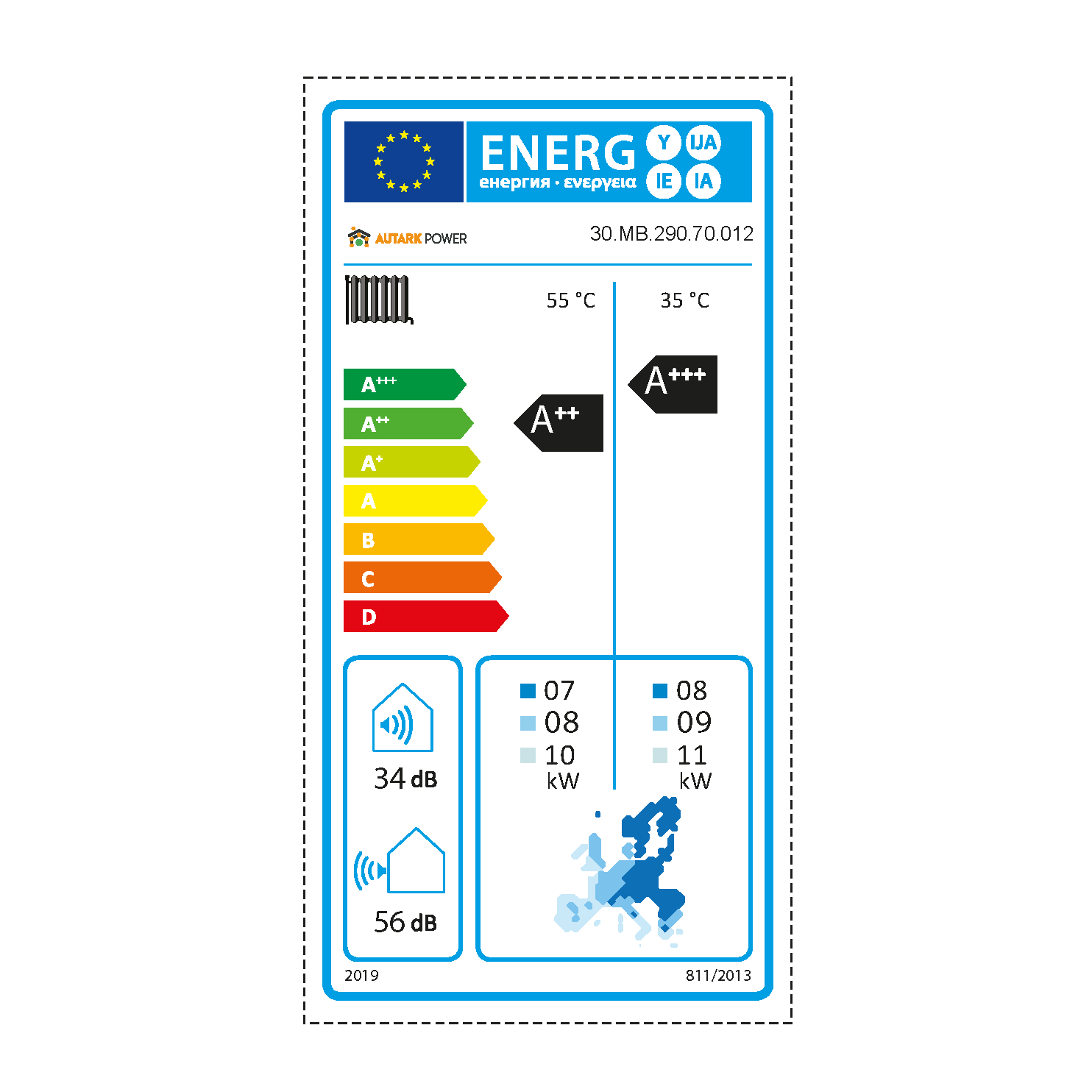

Monoblock Wärmepumpe R290 12kW Energieeffizienz

Luft-/Wasser Wärmepumpe
mit elektrischem Antrieb.

Komplette Wärmepumpe in Monoblock-Ausführung bestehend aus Innen- und Außeneinheit. Für Raumheizung, Raumkühlung und Trinkwasererwärmung geeignet.

Qick-Info

  • Monoblock Wärmepumpe R290 Vorlauftemperatur

    HIGH PERFORMANCE
    Vorlauftemperatur 70°C

  • Monoblock Wärmepumpe R290 Flüstermodus

    Flüstermodus 42 dB(A) bei 2,1m

  • Monoblock Wärmepumpe R290 Kühlmittel

    Kühlmittel R290 (Propan)

  • Monoblock Wärmepumpe R290 Förderfähig

    Förderfähig

  • Monoblock Wärmepumpe R290 Elektrische Heizung

    Integrierte elektrische Heizung 3kW

  • Monoblock Wärmepumpe R290 COP

    Automatische Messung der
    Leistungserzeugung (C.O.P)

  • Monoblock Wärmepumpe R290 Touchscreen

    Touchscreen-Bedienfeld und
    Steuerung per App


  • Technische Daten Bedienungsanleidung DE
    Technische Daten
    Artikelnummer 30.MB.290.70.012
    Stromversorgung 220-240V / 50Hz / 1Ph - R290
    Max. Heizleistung (1) 12 kW
    C.O.P (1) 3,9 W/W
    Heizleistung Min./Max. (1) 4,0 / 12 kW
    Heizleistungsaufnahme Min./Max. (1) 800 / 3065 W
    C.O.P Min./Max. (1) 3,91 / 5,0 W/W
    Max. Heizleistung (2) 11 kW
    C.O.P (2) 3,28 W/W
    Heizleistung Min./Max. (2) 3,8 / 11,0 kW
    Heizleistungsaufnahme Min./Max. (2) 1000 / 3350 W
    C.O.P Min./Max. (2) 3,28 / 3,8 W/W
    Max. Kühlleistung (3) 10,5 kW
    E.E.R (3) 3,64 W/W
    Kühlleistung Min./Max. (3) 3,7 / 10,5 kW
    Kühlung Leistungsaufnahme Min./Max. (3) 925 / 2880 W
    E.E.R Min./Max. (3) 3,64 / 4,0 W/W
    Max. Kühlleistung (4) 8 kW
    E.E.R (4) 2,95 W/W
    Kühlleistung Min./Max. (4) 3,2 / 8,0 kW
    Kühlung Leistungsaufnahme Min./Max. (4) 1060 / 2710 W
    E.E.R Min./Max. (4) 2,95 / 3,2 W/W
    SCOP 25° 4,74 W/W
    Saisonale Raumheizeffzienz 35°C 186,5 %
    SCOP 55° 3,5 W/W
    Saisonale Raumheizeffzienz 55°C 136,9%
    Stromkreisunterbrecher 25 A
    Arbeitsfähiger Umgebungstemperaturbereich -25~45 °C
    Max. Systemwassertemperatur (Heizung/Kühlung) 70 °C / 20 °C
    Min. Systemwassertemperatur (Heizung/Kühlung) 20 °C / 7 °C
    Max. Betrieb Hochdruck 3,6 MPa
    Max. Betrieb Niederdruck 1,2 MPa
    Kompressor Typ - Menge/System Doppelt rotierend - 1
    Kühlmittel Art/Betrag R290 / 0,9 kg
    Lüfter Menge 1
    Lüfter Luftstrom 3300 m³/h
    Lüfter Nennleistung 62 W
    Geräuschpegel (Schallleistung) Innen/Außen bei 1m 30/52 dB(A)
    Wasserseitiger Wärmetauscher Type Plattenwärmetauscher
    Wasserseitiger Wärmetauscher Wasserdruckabfall 23 kPa
    Wasserseitiger Wärmetauscher Rohrleitungsanschluss G1" Inch
    Zulässiger Wasserdurchfluss Min./Rat./Max. 0,34 / 0,57 / 0,68 l/s
    Nettoabmessungen (LxTxH) Inneneinheit 570mm x 550mm x 255mm
    Nettoabmessungen (LxTxH) Außeneinheit 1165mm x 370mm x 850mm
    Nettogewicht Inneneinheit 32 kg
    Nettogewicht Außeneinheit 110 kg

    (1) Heizbedingung: Wassereinlass- und -auslasstemperatur:
    30°C/35°C, Umgebungstemperatur: DB 7°C/WB 6°C

    (2) Heizbedingung: Wassereinlass-/Auslasstemperatur:
    40°C/45°C, Umgebungstemperatur: DB 7°C/WB 6°C

    (3) Kühlbetrieb: Wassereinlass-/Auslasstemperatur:
    23°C/18°C, Umgebungstemperatur: DB 35°C/WB 24°C

    (4) Kühlungsbedingung: Wassereinlass-/Auslasstemperatur:
    12°C/7°C, Umgebungstemperatur: DB 35°C/WB 24°C

    (5) Die technischen Daten können ohne vorherige Ankündigung geändert werden. Die tatsächlichen technischen Daten des Geräts entnehmen Sie bitte den Aufklebern auf dem Gerät.


    Leistungsdiagramm Monoblock Wärmepumpe R290 12kW
    Effizienzdiagramm Monoblock Wärmepumpe R290 12kW

    Außeneinheit

    • Kältemittel R290 (Propan)
    • Invertergesteuerter Verdichter
    • Umkehrventil
    • Elektronisches Expansionsventil
    • EC-Ventilator
    • Verdampfer
    • Verflüssiger

    Inneneinheit

    • Eingebautes Umschaltventil „Heizen/Trinkwassererwärmung“
    • Eingebaute Hocheffizienz-Umwälzpumpe für den Sekundärkreis
    • Eingebautes Sicherheitsventil und Manometer
    • Eingebauter Heisswasser-Durchlauferhitzer
    • Witterungsgeführte Wärmepumpenregelung, mit Außentemperatursensor
    • Integrierte Volumenstromüberwachung stabile Wandhalterung
    Monoblock Wärmepumpe 290 12kW

    Angaben in mm

    Außeneinheit

    Monoblock Wärmepumpe R290 12kW Abmessungen

    Inneneinheit

    Monoblock Wärmepumpe R290 Inneneinheit Abmessungen

    Außeneinheit

    Monoblock Wärmepumpe R290 12kW Komponenten

    1

    Ventilatorflügel

    2

    Gebläsemotor

    3

    Kompressor

    4

    Gas-Flüssigkeitsabscheider

    5

    Plattenwärmetauscher

    6

    4-Wege-Ventil

    7

    4-Wege-Ventil Spule

    8

    EEV

    9

    EEV-Spule

    10

    Niederdrucksensor

    11

    Hochdrucksensor

    12

    Hochdruckschalter

    13

    Sicherheitsventil

    14

    Mikroblasen-Auslassventil

    15

    Induktor

    16

    Thermostat

    17

    Haupt PCB

    18

    Treiber PCB

    19

    Verdampfer

    20

    Kurbelgehäuseheizung Verdichter

    21

    Bodenplattenheizung

    22

    Heizung Plattenwärmetauscher

    23

    Drucktemperatursensor

    24

    Sensor Ansaugtemperatur

    25

    Außentemperatursensor Wärmetauscher

    26

    Sensor Umgebungstemperatur

    27

    Sensor Wassereintrittstemperatur

    28

    Sensor Wasseraustrittstemperatur

    29

    Sensor Innenraumtemperatur Register

    Inneneinheit

    Monoblock Wärmepumpe R290 Inneneinheit Abmessungen

    1

    Bedienfeld

    2

    Digitales Thermostat

    3

    Schalterrelais

    4

    Schaltnetzteil

    5

    WIFI-Modul

    6

    Hauptsteuerplatine

    7

    Dreiphasen-AC-Schutz

    8

    Sicherheitsventil-Bausatz

    9

    Elektrische Heizung

    10

    Durchflusssensor

    11

    3-Wege-Ventil

    12

    Wasserpumpe

    Monoblock Wärmepumpe R290 12kw Hydraulikschema

    Der Kältekreis in der Außeneinheit enthält leicht entflammbares Kältemittel der Sicherheitsgruppe A3 gemäß ISO 817 und ANSI/ASHRAE Standard 34. Daher ist in unmittelbarer Umgebung der Außeneinheit ein Schutzbereich definiert, in welchem besondere Anforderungen gelten.

    Innerhalb des Schutzbereichs dürfen folgende Gegebenheiten nicht vorhanden sein oder auftreten:

    • Gebäudeöffnungen, z. B. Fenster, Türen, Lichtschächte, Flachdachfenster
    • Außen- und Fortluftöffnungen von lufttechnischen Anlagen
    • Grundstücksgrenzen, Nachbargrundstück, Gehwege und Fahrwege
    • Pumpenschächte, Einläufe in Abwassersysteme, Fallrohre und Abwasserschächte usw.
    • Sonstige Senkungen, Mulden, Vertiefungen, Schächte
    • Elektrische Hausanschlüsse
    • Elektrische Anlagen, Steckdosen, Lampen, Lichtschalter
    • Dachlawinen

    In den Schutzbereich dürfen keine Zündquellen eingebracht werden, wie :

    • Offene Flammen oder Flammkörper
    • Grills
    • Funkenbildende Werkzeuge
    • Nicht zündquellenfreie elektrische Geräte, mobile Endgeräte mit integriertem Akku (z. B. Mobiltelefone, Fitnessuhren usw.)
    • Gegenstände mit Temperaturen über 360 °C

    A = Sicherheitsabstand

    Monoblock Wärmepumpe R290 12kW Sicherheitsabstand 1

    Aufstellung der Außeneinheit vor einer Außenwand

    Monoblock Wärmepumpe R290 12kW Sicherheitsabstand 2

    Freie Aufstellung der Außeneinheit

    Monoblock Wärmepumpe R290 12kW Sicherheitsabstand 3

    Eckaufstellung der Außeneinheit rechts und links


    Inneneinheit

    Monoblock Wärmepumpe R290 Inneneinheit 12kW Anschlussplan Download PDF

    Außeneinheit

    Monoblock Wärmepumpe R290 12kW Anschlussplan Download PDF
